文章主要介绍了什么是。以及光模块的常见问题。主要包括光模块的工作原理，光模块的外观结构，光模块的关键性能指标，常见的光模块种类，如何看懂光模块的命名，光模块失效的主要原因及防护措施。
什么是光模块以及光模块的常见问题
光模块的工作原理
光模块（Optical Modules）作为光纤通信中的重要组成部分，是实现光信号传输过程中光电转换和电光转换功能的光电子器件。
光模块工作在OSI模型的物理层，是光纤通信系统中的核心器件之一。它主要由光电子器件（光发射器、光接收器）、功能电路和光接口等部分组成，主要作用就是实现光纤通信中的光电转换和电光转换功能。光模块的工作原理如图 光模块工作原理图所示。
发送接口输入一定码率的电信号，经过内部的驱动芯片处理后由驱动半导体激光器（LD）或者发光二极管（LED）发射出相应速率的调制光信号，通过光纤传输后，接收接口再把光信号由光探测二极管转换成电信号，并经过前置放大器后输出相应码率的电信号。
图1-1 光模块工作原理图
光模块的外观结构
光模块的种类多种多样，外观结构也不尽相同，但是其基本组成结构都包含以下几部分，如图 光模块的外观结构（以SFP封装举例说明）所示。
图1-2 光模块的外观结构（以SFP封装举例说明）
表1-1 光模块各个结构的说明
结构 | 说明 |
|---|
1．防尘帽 | 保护光纤接头、光纤适配器、光模块的光接口以及其他设备的端口不受外部环境污染和外力损坏。 |
2．裙片 | 用于保证光模块和设备光接口之间良好的搭接，只在SFP封装的光模块上存在。 |
3．标签 | 用于标识光模块的关键参数及厂家信息等。 |
4．接头 | 用于光模块和单板之间的连接，传输信号，给光模块供电等。 |
5．壳体 | 保护内部元器件，主要有1*9外壳和SFP外壳两种。 |
6．接收接口（Rx） | 光纤接收接口。 |
7．发送接口（Tx） | 光纤发送接口。 |
8．拉手扣 | 用于拔插光模块，且为了辨认方便，不同波段所对应的拉手扣的颜色也是不一样的。 |
光模块有哪些关键性能指标
如何衡量光模块的性能指标呢？我们可以从以下几个方面来读懂光模块的性能指标。
光模块发送端
平均发射光功率
平均发射光功率是指光模块在正常工作条件下发射端光源输出的光功率，可以理解为光的强度。发射光功率和所发送的数据信号中“1”占的比例相关，“1”越多，光功率也越大。当发送机发送伪随机序列信号时，“1”和“0”大致各占一半，这时测试得到的功率就是平均发射光功率，单位为W或mW或dBm。其中W或mW为线性单位，dBm为对数单位。在通信中，我们通常使用dBm来表示光功率。
消光比
消光比是指全调制条件下激光器在发射全“1”码时的平均光功率与全“0”码时发射的平均光功率比值的最小值，单位为dB。如图1-3所示，我们在将电信号转换为光信号时，是由光模块发射部分的激光器按照输入的电信号的码率来转换成光信号的。全“1”码时的平均光功率即表示激光器发光的平均功率，全“0”码时的平均光功率即表示激光器不发光的平均功率，消光比即表征0、1信号的区别能力，因此消光比可以看做一种激光器运行效率的衡量。消光比典型的最小值范围为8.2dB到10dB。
图1-3 激光器工作示意图
光信号的中心波长
在发射光谱中，连接50℅最大幅度值线段的中点所对应的波长。不同种类的激光器或同一种类的两个激光器，由于工艺、生产等原因都会有中心波长的差异，即使同一激光器在不同条件下也可能会有不同的中心波长。一般，光器件和光模块的制造商，提供给用户一个参数，即中心波长（如850nm），这个参数一般会是一个范围。目前常用的光模块的中心波长主要有三种：850nm 波段、1310nm 波段以及1550nm 波段。
为什么定义在这三个波段呢？这与光信号的传输介质光纤损耗有关。通过不断研究实验，人们发现光纤损耗通常随波长加长而减小，850nm损耗较少，900 ~ 1300nm损耗又变高了；而1310nm又变低， 1550nm损耗最低，1650nm以上的损耗趋向加大。所以850nm就是所谓的短波长窗口，1310nm 和1550nm就是长波长窗口。
光模块接收端
过载光功率
又称饱和光功率，是指光模块在一定的误码率（BER=10-12）条件下，接收端组件所能接收的最大输入平均光功率。单位是dBm。
需要注意的是，光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象。简单的说，输入光功率超过的了这个过载光功率，可能就会对设备造成损害，在使用操作中应尽量避免强光照射，防止超出过载光功率。
接收灵敏度
接收灵敏度是指光模块在一定的误码率（BER=10-12）条件下，接收端组件所能接收的最小平均输入光功率。如果发射光功率指的发送端的光强度，那么接收灵敏度指的就是光模块可以探测到的光强度。单位是dBm。
一般情况下，速率越高接收灵敏度越差，即最小接收光功率越大，对于光模块接收端器件的要求也越高。
接收光功率
接收光功率是指光模块在一定的误码率（BER=10-12）条件下，接收端组件所能接收的平均光功率范围。单位是dBm。接收光功率的上限值为过载光功率，下限值为接收灵敏度的最大值。
综合来讲，就是当接收光功率小于接收灵敏度，可能无法正常接收信号，因为光功率太弱了。当接收光功率大于过载光功率时，可能也无法正常接收信号，因为存在误码现象。
综合性能指标
接口速率
光器件所能承载的无误码传输的最大电信号速率，以太网标准规定的有：125Mbit/s、1.25Gbit/s、10.3125Gbit/s、41.25Gbit/s。
传输距离
光模块可传输的距离主要受到损耗和色散两方面受限。损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。
在光模块色散受限方面，其受限距离远大于损耗的受限距离，可以不做考虑。损耗限制可以根据公式：损耗受限距离=（发射光功率-接受灵敏度）/光纤衰减量 来估算。光纤的衰减量和实际选用的光纤强相关。
CloudEngine系列交换机通过display interface transceiver verbose命令可以查看指定接口光模块的常规、制造、告警以及诊断信息，如表 display interface transceiver verbose命令输出信息描述所示。
表1-2 display interface transceiver verbose命令输出信息描述
项目 | 描述 |
|---|
Common information | 表示光模块的常规信息。 |
Transceiver Type | 表示光模块类型。 |
Connector Type | 表示接口类型。 |
Wavelength (nm) | 表示光波波长。 |
Transfer Distance (m) | 表示光波传输距离。50um/125um表示光纤的直径，OM2表示光纤的等级。 |
Digital Diagnostic Monitoring | 表示光模块诊断信息是否监控。 |
Vendor Name | 表示光模块制造厂商名称。 如果显示内容为“HUAWEI”，表示是经过华为数据中心交换机认证的光模块；其他的显示内容表示是非华为数据中心交换机认证光模块。 |
Vendor Part Number | 表示光模块制造厂商编号。 |
Ordering Name | 表示光模块对外型号。 |
Manufacture information | 表示光模块制造信息。 |
Manu. Serial Number | 表示光模块生产序列号。 |
Manufacturing Date | 表示光模块生产日期。 |
Alarm information | 表示光模块告警信息。 |
Diagnostic information | 表示光模块诊断信息。 如果显示为“-”，则表示该光模块不支持获取此信息或信息不精确。 |
Temperature (Celsius) | 表示光模块当前温度。 |
Voltage(V) | 表示光模块当前电压。 |
Bias Current (mA) | 表示光模块当前电流。说明： 如果接口支持拆分，当接口插入光模块后，会显示光模块中每条Lane的当前电流。 每条lane的当前电流值均应在Bias Low Threshold (mA)~Bias High Threshold (mA)范围内才能保证模块正常工作。 |
Bias High Threshold (mA) | 表示光模块电流上限。 |
Bias Low Threshold (mA) | 表示光模块电流下限。 |
Current RX Power (dBm) | 表示当前光模块接收功率。 说明：如果接口支持拆分，当接口插入光模块后，会显示光模块中每条Lane的当前接收功率。 |
Default RX Power High Threshold (dBm) | 表示默认光模块接收功率上限。 |
Default RX Power Low Threshold (dBm) | 表示默认光模块接收功率下限。 |
Current TX Power (dBm) | 表示当前光模块发送功率。 说明：如果接口支持拆分，当接口插入光模块后，会显示光模块中每条Lane的当前发送功率。 |
Default TX Power High Threshold (dBm) | 表示默认光模块发送功率上限。 |
Default TX Power Low Threshold (dBm) | 表示默认光模块发送功率下限。 |
有哪些常见的光模块种类
按速率分类
为了满足各种传输速率的需求，产生了不同速率的光模块：400GE光模块、100GE光模块、40GE光模块、25GE光模块、10GE光模块、GE光模块、FE光模块等。
按封装类型分类
传输速率越高，结构越复杂，由此产生了不同的封装方式。华为交换机适用的封装类型有：QSFP-DD、QSFP28、QSFP+、SFP28、SFP/eSFP、SFP+、CXP、CFP等。

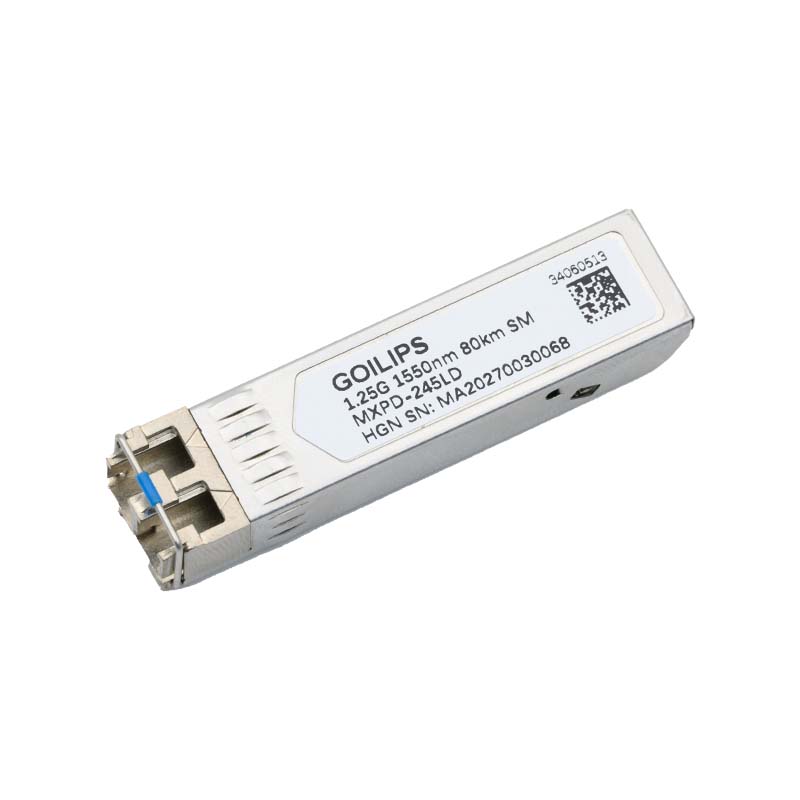

封装类型 | 基本解释 | 外观图 |
|---|
SFP/eSFP光模块 | SFP（Small Form-factor Pluggable）光模块：小型可插拔。SFP光模块支持LC光纤连接器。 eSFP（Enhanced Small Form-factor Pluggable）光模块：增强型SFP，指的是带电压、温度、偏置电流、发送光功率、接收光功率监控功能的SFP，当前所有的SFP都带，所以也就把eSFP都统一叫SFP了。 |
|
SFP+光模块 | SFP+（Small Form-factor Pluggable Plus）光模块：指速率提升的SFP模块，因为速率提升，所以对EMI敏感，壳子上面的裙片做的多了，配对的笼子也相对缩紧了。 |
|
SFP28光模块 | SFP28（Small Form-factor Pluggable 28）光模块：接口封装大小与SFP+相同，支持速率为25G的SFP28光模块和10G的SFP+光模块。 |
|
QSFP+光模块 | QSFP+（Quad Small Form-factor Pluggable）光模块：四通道小型可热插拔光模块。QSFP+光模块支持MPO光纤连接器，相比SFP+光模块尺寸更大。 |
|
CXP光模块 | CXP（120 Gb/s eXtended-capability Form Factor Pluggable Module）光模块：是一种可热插拔的高密并行光模块标准，在发送和接收（Tx/Rx）方向各提供12个通道，仅适用于短距离多模链路。 |
|
CFP光模块 | CFP（Centum Form-factor Pluggable）光模块：长×宽×高尺寸定义为144.75mm×82mm×13.6mm，是一种高速的可以热插拔的支持数据通信和电信传输两大应用的新型光模块标准。 |
|
QSFP28光模块 | QSFP28（Quad Small Form-factor Pluggable 28）光模块：接口封装大小与QSFP+相同，支持速率为100G的QSFP28光模块和40G的QSFP+光模块。 |
|
QSFP-DD光模块 | QSFP-DD（(Quad Small Form Factor Pluggable-Double Density)）光模块：双密度四通道小型可插拔封装光模块，是QSFP-DD MSA小组定义的一种高速可插拔模块。 |
|
按模式分类
光纤分为单模光纤、多模光纤。为了使用不同类别的光纤，产生了单模光模块、多模光模块。
使用长距光模块，其发送光功率一般大于过载光功率，因此需要关注光纤长度，保证实际接收光功率小于过载光功率。如果光纤长度较短，使用长距光模块时需要配合光纤光衰（光纤每单位长度上的衰减值，单位为dB/km）使用，以避免烧坏对端光模块。
按中心波长分类
光模块的工作波长是一个范围，为了方便描述使用中心波长这个参数，单位是纳米（nm）。
为了支持光信号传输使用不同的光波段，产生了不同中心波长的光模块，比如：850nm、1310nm、1550nm的光模块等。
按颜色分类
彩色光模块与其它类型的光模块的最大的区别是中心波长不同：
彩色光模块分为粗集波光模块（CWDM）和密集波光模块（DWDM）两种。在同一波段下，密集波光模块的种类更多，所以密集波光模块对波段的资源利用更充分。中心波长各异的光在同一根光纤中可以互不干涉的传输，因此，通过无源合波器将来自多路彩色光模块不同中心波长的光合成一路进行传输，远端则通过分波器根据不同的中心波长将光分出多路，有效的节省了光纤线路。彩色光模块主要应用于长距离的传输线路。
分类举例
根据上面介绍的分类，下面给出一些常见光模块的分类举例：
表1-3 常见光模块的分类举例
分类 | SFP-GE-LH40-SM1310 | SFP-10G-ER-1310 | QSFP-40G-LR4 | QSFP-100G-CWDM4 | QSFP-DD-400G-SR8 |
|---|
速率 | GE | 10GE | 40GE | 100GE | 400GE |
封装类型 | eSFP | SFP+ | QSFP+ | QSFP28 | QSFP-DD |
模式 | 单模 | 单模 | 单模 | 单模 | 多模 |
中心波长（nm） | 1310 | 1310 | 1271、1291、1311、1331 | 1271、1291、1311、1331 | 850 |
颜色 | 黑白光 | 黑白光 | 黑白光 | 彩色 | 黑白光 |
如何看懂光模块的命名
了解光模块命名规则就能读懂厂商光模块产品名称所包含的全部信息。本文以通用的命名规则进行分解说明。
表1-4 光模块的命名规则
标号 | 含义 |
|---|
A | 表示光模块的封装类型，主要有： SFP/eSFP SFP+ SFP28 QSFP+ CXP CFP QSFP28 QSFP-DD
|
B | 表示光模块的速率，主要有： FE GE 10GE 25GE 40GE 100GE 400GE
|
C | 表示光模块的传输距离类型，其中： |
D | 表示光模块的传输距离，单位为km。 |
E | 表示光模块的器件类别，其中： |
F | 表示光模块的中心波长，单位为nm。 |
光模块失效的主要原因及防护措施
光模块在应用中必须有规范化的操作方法，任何不规范的动作都可能造成隐性的损伤或者永久的失效。
光模块失效的主要原因
光模块失效的主要原因是ESD损伤导致的光模块性能变差，以及光口污染和损伤引起的光链路不通。光口污染和损伤的原因主要有：
光模块的光口暴露在环境中，光口有灰尘进入而污染。
使用的光纤连接器端面已经污染，光模块的光口被二次污染。
带尾纤的光接头端面使用不当，比如：端面划伤等。
使用了劣质的光纤连接器。
如何有效的防护光模块失效，主要分为ESD防护和物理防护两种。
ESD防护
ESD损伤是造成光器件性能变差、甚至器件光电功能丧失的一个主要问题。另外ESD损伤的光器件不易测试筛选，若失效很难快速地定位出来。
操作说明
光模块在使用前的运输、转移过程中，必须在防静电包装内，不得随意取出，随意摆放。
图1-4 模块在防静电包装盒内示意图
图1-5 防静电标识示意图
图1-6 模块在防静电袋内示意图
在接触光模块前，必须佩戴防静电手套和防静电手环，安装光器件（含光模块）时也必须做好防静电措施。
图1-7 防静电手套示意图
图1-8 防静电腕带示意图
测试设备或者应用设备必须有良好的接地线。
图1-9 设备接地示意图
严禁为方便安装，光模块从防静电包装被取出随意堆放，不做任何防护，犹如废品回收站。
物理保护
光模块内部激光器以及温度控制电路（TEC）较为脆弱，收到撞击后容易断裂或脱落，因此在运输和使用过程中都应注意物理防护。
光口沾污物用清洁棉棒轻擦即可，非专用清洁棒可能对光口造成损伤，清洁棉棒使用时用力过大可能导致棉棒中金属划伤陶瓷端面。
光模块的插入和拔出设计都以人手工操作模拟，推力与拉力设计也是模拟人工操作，安装与拆卸过程中不得使用器具类进行。
操作说明
光模块应用时注意轻拿轻放，防止跌落；
光模块插入时用手推入，不能使用其他金属工具进行；拔出时，先将拉环打开到解锁位置再拉拉环，不能使用其他金属工具进行。
图1-10 光模块安装方法示意图
光口清洁时要使用专用清洁棉棒，不能使用其他金属物质插入光口中。
图1-11 用棉棒清洁光模块光口
